基于伺服闭环反馈的定子绕线机 实现±0.05mm排线精度的技术路径

在电机制造领域，定子绕线的排线精度直接决定了电机的性能、效率与使用寿命。随着高端装备对电机性能要求的不断提升，实现±0.05mm的高精度排线已成为行业核心需求。伺服闭环反馈系统凭借其实时监测、动态调整的特性，为定子绕线机突破精度瓶颈提供了关键技术支撑。本文将从硬件系统构建、控制算法优化、工艺参数协同及环境与维护保障四个维度，深入剖析实现这一高精度目标的完整技术路径。

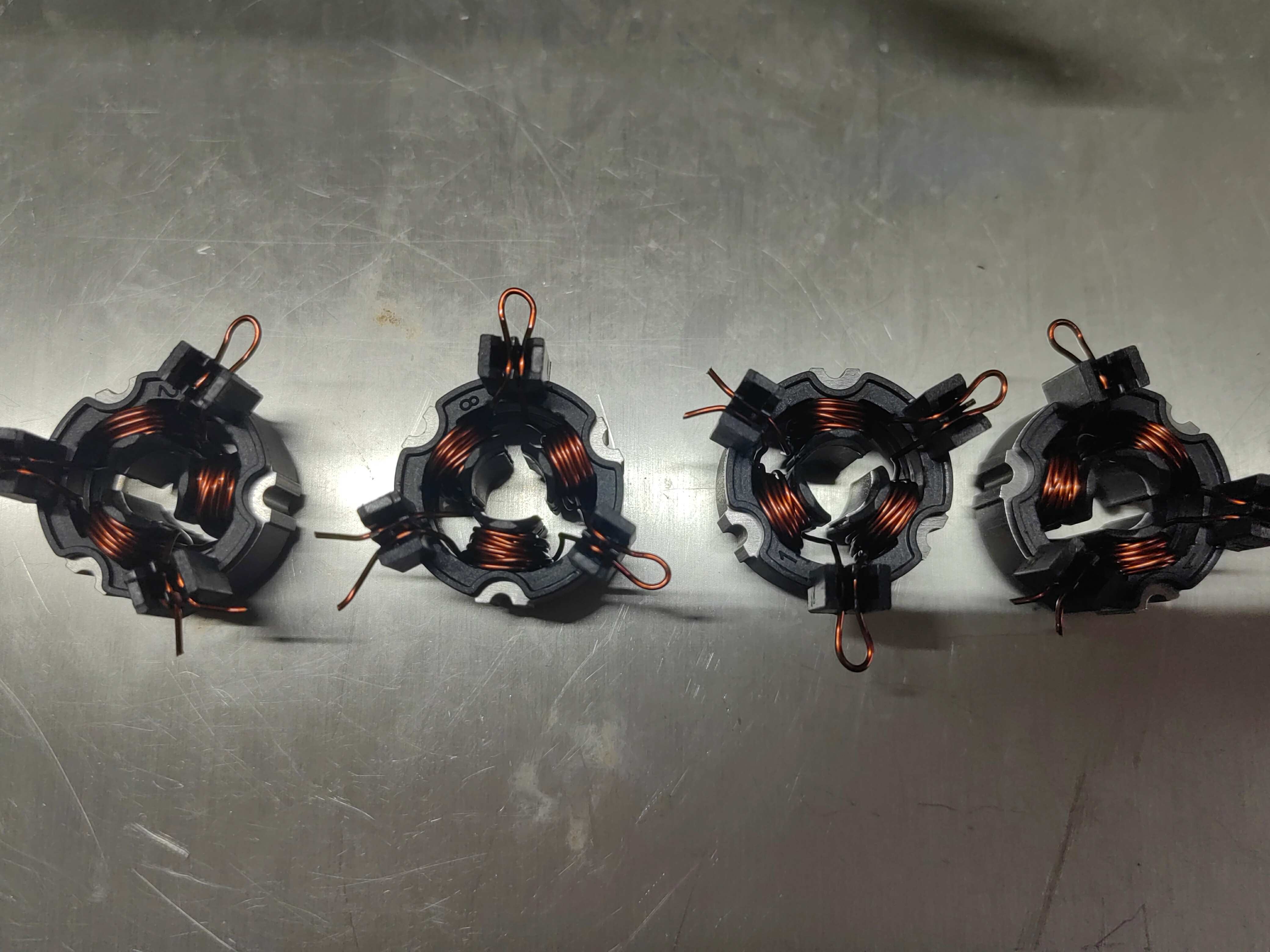

一、高刚性硬件系统：精度实现的物理基础

1. 精密传动部件选型与优化

传动系统是排线精度的核心载体，需从源头消除机械误差。采用C3级及以上精密滚珠丝杠，导程误差控制在0.005mm/300mm以内，配合预紧结构彻底消除传动间隙，确保排线机构运动的线性精度。搭配高精度直线导轨，重复定位精度可达±0.002mm，为排线机构提供稳定的运动基准。同时，选用额定转速≥3000RPM的伺服电机，结合直接驱动技术（如力矩电机），将主轴转速提升至5000RPM以上，消除齿轮传动带来的反向间隙与误差累积^。

2. 高灵敏度传感网络搭建

伺服闭环反馈的精度依赖于精准的信号采集，需构建多维度传感监测体系。在主轴与排线轴安装高分辨率编码器，位置反馈分辨率达0.001mm，实时捕捉运动位置偏差^。采用纳米级光栅尺对主轴位置进行二次监测，将位置误差压缩至±0.008mm，形成双重位置反馈闭环。装配张力传感器，量程覆盖0-10N，分辨率达0.01N，实时监测绕线张力波动，确保张力控制精度达±1%F.S.^。部分高端机型可引入机器视觉系统，通过CCD相机实时检测线材位置与排线状态，定位精度可达0.005mm^。

3. 专用功能部件精度强化

针对绕线过程中的关键环节，对功能部件进行专项精度优化。选用陶瓷或碳化钨材质打造线嘴，配备气动/电动微调机构，实时补偿线材直径的微小变化，避免因线嘴磨损或偏移导致的排线偏差^。设计高刚性定子夹具，结合减震技术将铜线抖动幅度控制在±0.01mm以内，防止振动干扰排线精度。采用高强度合金钢制造模具，通过激光校准仪确保模具定位误差≤±0.01mm，避免因模具变形或定位不准引发的排线问题^。

二、智能控制算法：精度保障的核心引擎

1. 全闭环脉冲定位算法

基于伺服系统的位置反馈信号，构建全闭环脉冲定位控制体系。电机编码器将位置信号实时反馈至PLC，通过全闭环功能块高速运算，动态调整伺服电机的运动参数，实现位置误差的实时修正^。采用总线型运动控制器，支持多轴同步运动，确保绕线、排线、转位等动作的精准衔接，多轴协同误差控制在±0.01mm以内。针对飞叉轴等负载惯量变化较大的部件，引入自适应控制算法，根据负载实时调整伺服增益，确保运动稳定性与定位精度。

2. 三维排线路径规划与速度前瞻控制

基于定子槽型建立精准的三维数学模型，采用专业算法生成平滑的排线路径，减少线材弯曲应力与排线阻力^。针对不同槽型（梯形、矩形等）动态调整排线间距与绕线层数，确保槽满率均匀性达98%以上^。引入速度前瞻控制算法，在路径拐角处提前30%减速，避免线材因离心力甩出或叠线，同时集成振动抑制算法，在关键频率点注入陷波滤波器，降低共振对速度稳定性的影响。

3. 热误差补偿与智能张力控制

通过红外热成像仪实时监测电机、丝杆的温度分布，建立热变形数学模型，当温度每升高10℃时，系统自动补偿定位误差0.005mm，消除热变形对精度的影响。构建线径-速度-张力映射数据库，根据线材材质（铜线/铝线）、线径及绕线速度自动优化张力曲线，铜线张力控制在0.5-5N，铝线张力控制在0.3-3N，张力波动≤±0.2N。采用动态PID算法调整张力控制参数，确保张力响应时间≤50ms，快速应对绕线过程中的张力突变。

三、工艺参数协同：精度稳定的关键环节

1. 多参数匹配与动态调整

根据定子规格（外径、内径、槽口距等）与线材特性（线径、材质），建立工艺参数匹配模型。例如，针对0.05mm细线，将绕线速度设置为1000RPM以下，张力调整至0.5-1N，避免线材断裂；针对0.4mm粗线，绕线速度提升至3000RPM，张力设置为3-5N，确保线圈紧密排列^。通过PLC伺服驱动控制器实现参数的一键切换，换型时间≤30分钟，减少人工调整误差^。

2. 标准化作业流程与调试规范

制定精细化调试流程，在设备投入生产前进行多阶段精度验证。首先通过手动模式调整针杆、线嘴与定子槽口的相对位置，确保对准精度≤±0.02mm。随后以低速启动设备，观察线材是否顺畅进入槽口，无跳线、卡线现象。逐步提升绕线速度，实时监测张力波动与排线状态，调整张力器PID参数，确保线材紧密且无叠线。最后使用激光测距仪检测线材间距，确保排线误差≤±0.05mm。

3. 在线质量监测与闭环修正

集成AI机器视觉检测系统，实时扫描绕线表面，识别断线、跳线、叠线等缺陷，检测精度达0.1mm，当发现缺陷时自动停机报警并反馈调整信号^。建立“检测-分析-反馈-修正”的质量闭环，根据视觉检测数据实时调整排线速度、张力等参数，确保每一个定子的排线精度都符合要求^。

四、环境控制与维护体系：精度长效的保障机制

1. 恒温恒湿生产环境构建

将绕线作业环境控制在温度20±2℃、湿度50±5%的范围内，避免因温度变化导致的机械热变形与漆包线绝缘层软化^。在设备底部安装减震垫，减少地面振动对设备的影响，同时采用主动减振算法进一步抑制设备自身振动，确保设备运行平稳^。

2. 定期精度校准与维护

建立设备精度定期校准机制，每月对导轨、丝杆的直线度与重复定位精度进行检测，每季度对编码器、光栅尺等传感器进行校准，确保测量精度^。制定易损件更换周期，定期更换张力器、线嘴、羊毛毡等磨损部件，避免因部件老化导致的精度下降。采用物联网技术实现设备远程监控，实时采集设备运行数据，通过大数据分析预测设备故障，实现预防性维护^。

3. 操作人员技能培训

定期对操作人员进行技能培训，使其熟练掌握设备操作、参数调整与故障排查技能。强化质量意识教育，确保操作人员严格按照标准化作业流程进行生产，减少人为因素导致的精度误差。建立操作权限分级制度，关键参数调整需经专业人员审核，避免误操作影响设备精度。

结论

实现定子绕线机±0.05mm的排线精度，是一个涵盖硬件、软件、工艺、环境与管理的系统性工程。通过构建高刚性硬件基础、优化智能控制算法、协同工艺参数、完善环境与维护体系，依托伺服闭环反馈系统的实时监测与动态调整能力，能够有效突破传统绕线机的精度瓶颈。这一技术路径不仅能提升电机产品的性能与一致性，还能推动电机制造行业向高精度、自动化、智能化方向发展，为高端装备制造提供坚实的核心部件支撑。
