无刷航模电机绕线机

产品介绍
  • 1027 (5)_副本
    • 产品信息
    • 商品名称: 无刷电机全自动绕线机
    • 商品尺寸: 1000mm*1100mm*1700mm
    • 商品品牌: 专诚达
    • 商品货号: ZCD-NR008
    • 商品颜色:乳白色
    • 材料组成: 不锈钢+铝材
    •
产品实拍图
  • 12261

    ZCD-NR008系列可对应于无刷电机内定子绕线,进行高精度整列绕线。搭载了专诚达独特的超高速控制系统,结构简单精巧,可灵活变更规格。

    特点

    • 通过线嘴上下移动和铁芯的转动,可按任意轨迹绕线。因而通过变更电脑绕线程序来对应不同铁芯叠厚和不同铁芯极数的绕线。
    • 任何操作异常、故障状态均以人机对话模式提示操作、维护。
    • 缠脚圈数以螺纹方式任意设定,并可停止指定的360度任意位置,实现过线简单方便且缩短整体生产效率。
    • 在绕线时,在各层排线圈数可灵活变动,实现不同产品类型的排线方式。
    • 产品编程简单方便,搭配独特的专用软件,可无限上传下载存储。通过简单培训可轻松掌握。
    • 由于过线的入槽动作通过高性能控制系统与伺服马达进行,因此可确保入槽漆包线的位置的稳定性并缩短了时间。
    • 可根据客户要求选择人工或自动机械手上下料方式。
    • 各单元已标准化,易更换、易拆卸。



    ZCD-NR148-2/ZCD-NR148-4绕线机基本规格

    型号

    ZCD-NR008-2

    ZCD-NR008-4

    工件位

    2工位

    4工位

    适合线径

    0.01-1.0

    铁芯尺寸
    (含绝缘部分)

    外径:ø10~120mm
    叠厚:10~100mm

    (注:大于该参数可定制非标)

    产品程序

    最大步序9999.标配专用软件,可无限上传/下载、存储

    控制轴数

    4轴伺服控制

    5轴伺服控制

    整机功率

    7KW

    11KW

    电源

    AC380V ±10350/60Hz

    气源

    0.4~0.7MPa

    机器尺寸

    1000(W)×800(D)×1,600(H)mm

    机器重量

    1500kg



  • initpintu_副本



    绕线线径:0.1-1.0mm;
    定子大小:10-200mm;
    定子高度:5-100mm;
    输入电压:3P/AC380V/50-60HZ;
    整机功率:7KW.
    实际绕线速度:600rpm/min
    配件全部采用知名进口品牌。
    传动系统采用5轴日本安川伺服电机,可全自动一次完成定子的绕线、剪线、过线、缠角、过槽等动作。
    电气控制系统:采用安川MP2300S运动控制器集中控制,通过MECHATROLINK-II与伺服驱动器进行通讯连接,充分利用
    总线伺服的优势,来提高设备在绕线各动作方式的处理速度,以及在设备的稳定与维护、系统升级等方面给客户带来便利。
    可通过以太网端口与电脑连接,并配有CNC调试软件,产品程序无限存储、上传、下载。标配一个
    彩色触摸屏,可通过触摸屏监控设备时时状态、报警信息以及调试参数设定等功能。系统操作简单明了,通过简单培训即可掌握。



深圳市专诚达机电设备有限公司

本公司现优惠大促销期间,可免费为客户提供量身订制打样,咨询热线:13826547034

合作产品打样图
  • 合作样品1

  • 1215 (1)_副本

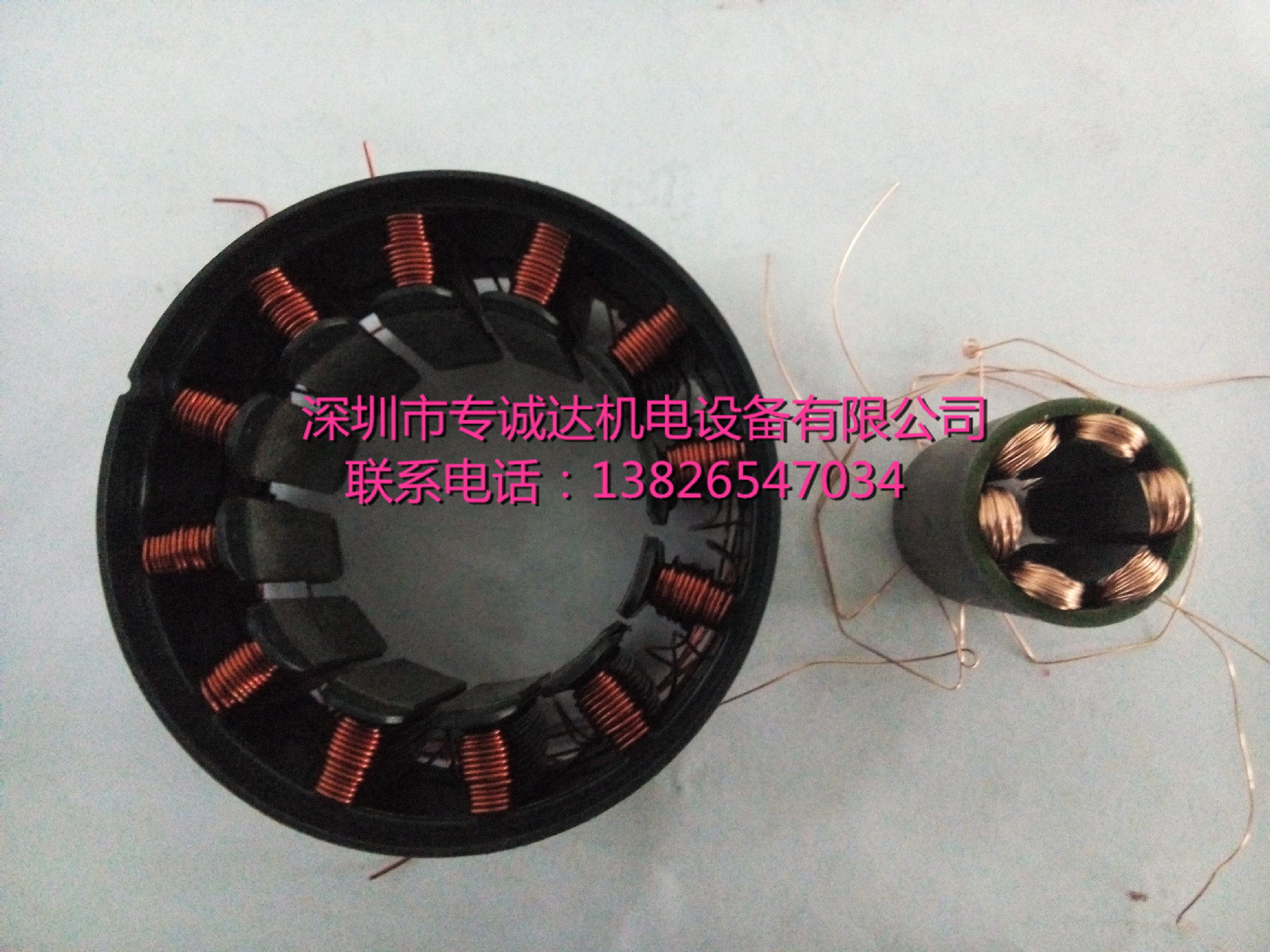

1027 (15)_副本

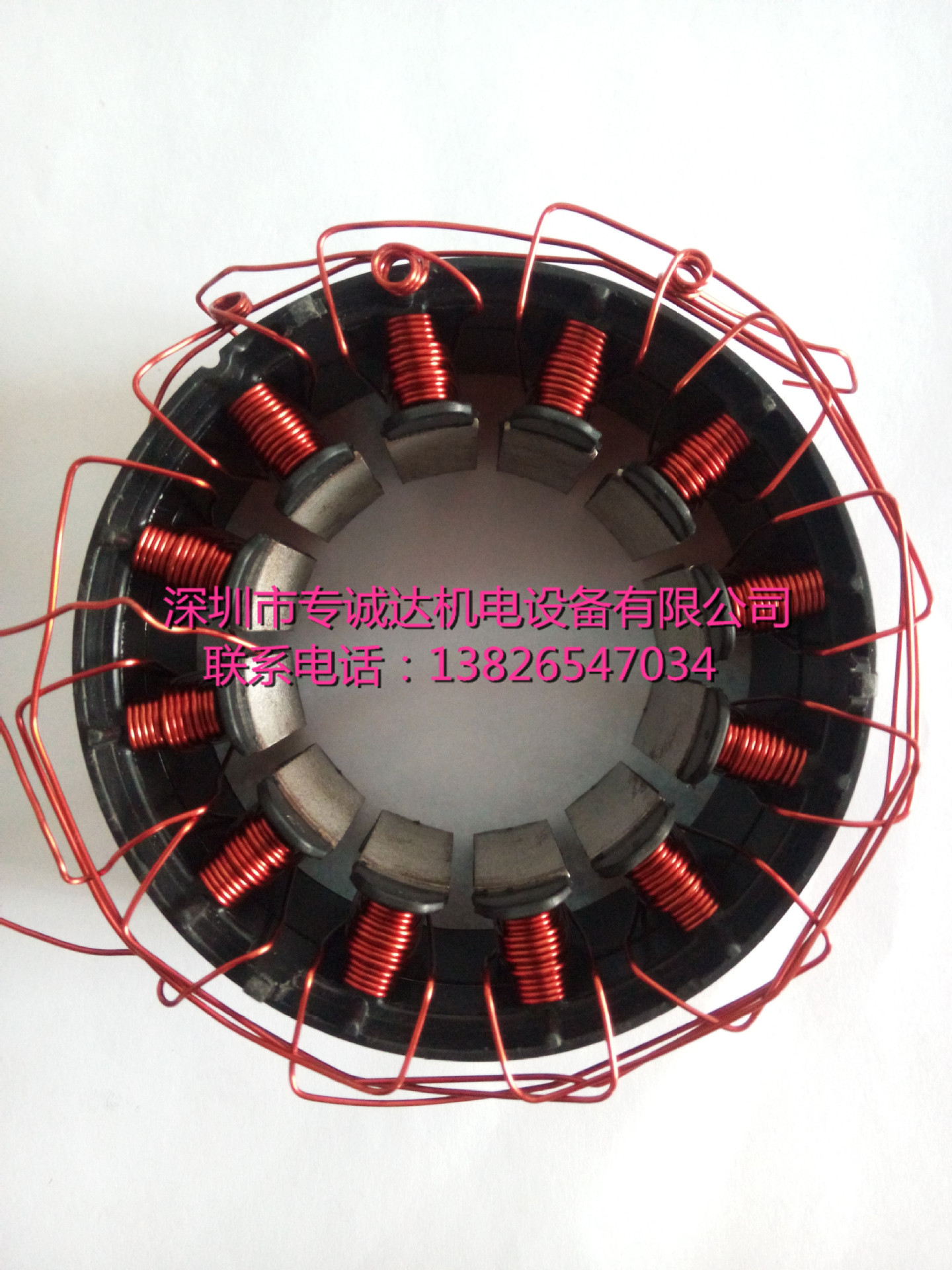

11 (3) - 副本_副本

15_副本

1_副本
